Möchtest du für deinen Van Ausbau den Kabelquerschnitt berechnen? Wenn du gerade mitten im Van Ausbau steckst und so langsam mit der Planung der Camper Elektrik beginnst, dann ist es sehr wichtig den geeigneten Kabelquerschnitt bei allen Leitungen zu berücksichtigen. In diesem Beitrag erklären wir dir warum der Kabelquerschnitt so wichtig ist und bieten dir einen praktischen Rechner, mit dem du unkompliziert den richtigen Kabelquerschnitt für deinen Camper Ausbau berechnen kannst.
Wir haben während unseres gesamten Ausbaus eine genaue Buchhaltung geführt und alle Campervan Ausbau Kosten in eine Tabelle eingetragen. Angefangen von den Schrauben bis zu der Standheizung oder den Solarmodulen ist alles dabei. Du kannst dir die PDF-Datei mit allen Links zu den verwendeten Produkten hier kostenlos runterladen.

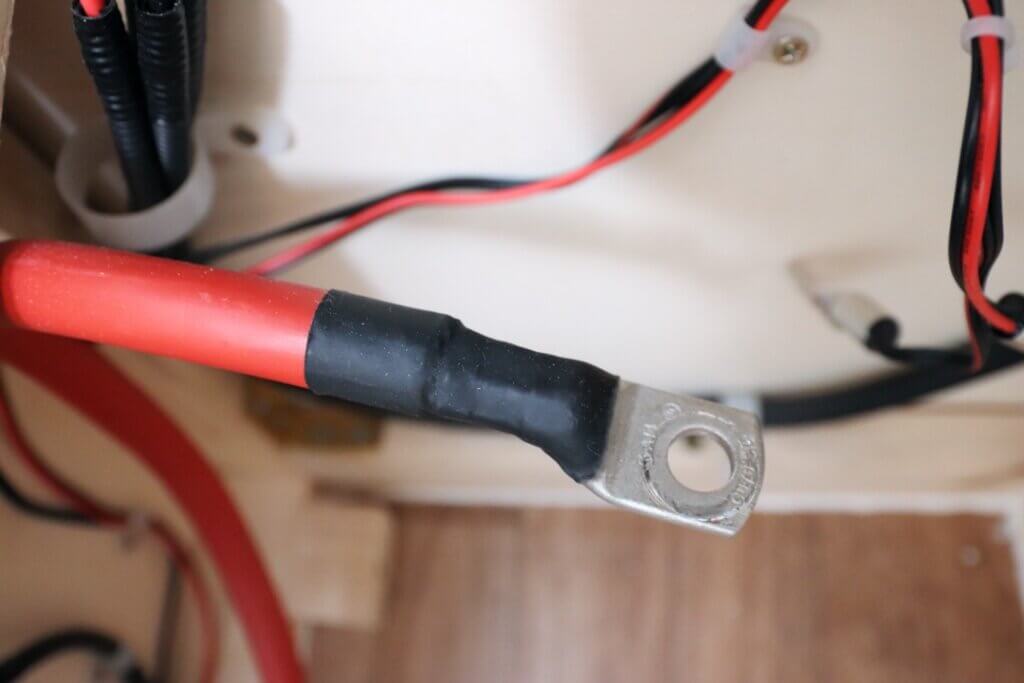

Was ist der Kabelquerschnitt?
Einen elektrischen Leiter kann man mit einem Wasserrohr vergleichen. Je größer der Durchmesser des Rohres, desto mehr Wasser passt auf einmal hindurch. Bei einem Stromkabel funktioniert das Prinzip ähnlich. Je größer der Durchmesser der Leitung und somit auch der Querschnitt dessen, desto höher ist die maximale Strombelastbarkeit. Mit zunehmendem Querschnitt wird auch der elektrische Widerstand des Leiters und der daraus resultierende Spannungsabfall immer geringer.
An jedem Widerstand fällt eine bestimmte Leistung ab welche sich wiederum in Wärme wiederspiegelt. Das Kabel kann bei einer zu hoher Belastung merklich warm werden. Das kann bis hin zu einem Kabelbrand führen, weshalb es sehr wichtig ist jede einzelne Leitung passend zu dimensionieren.
Kabelquerschnitt für den Van Ausbau berechnen
Der passende Kabelquerschnitt in einem Gleichspannungssystem lässt sich mit folgender Formel berechnen. Für Wechselspannung muss die Formel erweitert werden und ist daher so nicht geeignet.
A (Kabelquerschnitt) = ( L x 2 x I ) / ( k x Ua )
| L | Kabellänge einfach (deshalb *2 in der Formel) |
| I | Maximaler Strom in Ampere |
| k | Leitfähigkeit des Leiters von Kupfer (57,14 S/m = spezifischer Widerstand von 0,0175) |
| Ua | Spannungsabfall (2%) |
Die Kabellänge wird nur einfach benötigt, da sie in der Formel sowieso nochmal multipliziert wird. Der maximale Strom in Ampere errechnet sich durch die Leistung „P“ und die Spannung „U“ eines Verbrauchers.
I = P / U
Beispielsweise sind das bei einem 1000 Watt Wechselrichter* pauschal gesagt rund 83 Ampere. Was du beim Einbau eines Wechselrichters im Campervan alles beachten musst erfährst du übrigens im Wechselrichter im Campervan einbauen.
Die Leitfähigkeit des Leiters ergibt sich aus dessen Material. In der Regel sollten beim Ausbau geeignete Kupferleitungen* verwendet werden, da diese eine hohe Leitfähigkeit aufweisen und recht kostengünstig sind. In unserem Rechner kannst du zum Vergleich auch Aluminium auswählen, was den großen Unterschied der verschiedenen Materialien anschaulich macht.
Spannungsabfall
Zuletzt muss noch der Spannungsabfall berücksichtigt werden. Dieser legt fest wie viel Spannung am Ende der Leitung noch ankommen soll. Je dicker die Leitung, desto kleiner wird auch der Spannungsabfall. Wir persönlich rechnen pauschal mit 2%, was im 12 Volt System = 0,24V entspricht.
Bei Ladegeräten wie Solarladeregler, Ladebooster oder Batterieladegerät sollte der Spannungsabfall möglichst gering gehalten werden um die Effizienz hoch zu halten, daher wird oft ein Spannungsabfall von 1% empfohlen.
Bei Kühlschrank oder Fernseher kann man bis maximal 4% gehen und LEDs oder herkömmliche Lampen kommen sogar mit bis zu 10% Spannungsabfall klar. Das sollte aber alles nur als Anhaltspunkt gesehen werden. In der Regel lohnt es sich immer den Spannungsabfall so gering wie möglich zu halten.
In unserem Beispiel mit dem 1000 Watt Spannungswandler sieht die Rechnung nun wie folgt aus:
A (Kabelquerschnitt) = ( 1 x 2 x 83 ) / ( 57,14 x 0,24 )
= 12,10 mm²
Wir würden uns also für eine 16 mm² Leitung* entscheiden, da diese der nächst größere genormte Querschnitt ist. Diesen kannst du der untenstehenden Tabelle entnehmen.
| 0,75 mm² | 25 mm² |
| 1,50 mm² | 35 mm² |
| 2,50 mm² | 50 mm² |
| 6 mm² | 70 mm² |
| 10 mm² | 95 mm² |
| 16 mm² | 120 mm² |
Haftungsausschluss
Wir haben diesen Beitrag mit bestem Wissen und Gewissen erstellt. Allerdings übernehmen wir keine Haftung für die Richtigkeit und Vollständigkeit der enthaltenen Informationen. Wenn du die Elektrik im Camper selbst installiert hast, ist es wichtig, dass du deine Anlage anschließend von einer Fachperson überprüfen lässt.
